Podkladní betony dle základové desky - Dynamo

U větších staveb budeme často potřebovat vytvořit podkladní beton. Řada projektantů řeší podkladní betony v Autocadu nebo v Revitu pomocí skrývajících regionů v řezech. To však nese problém, že pomocí uvedených metod nelze podkladní beton vykázat. Ukážeme si metodu jak takový podkladní beton vymodelovat na pár kliknutí.

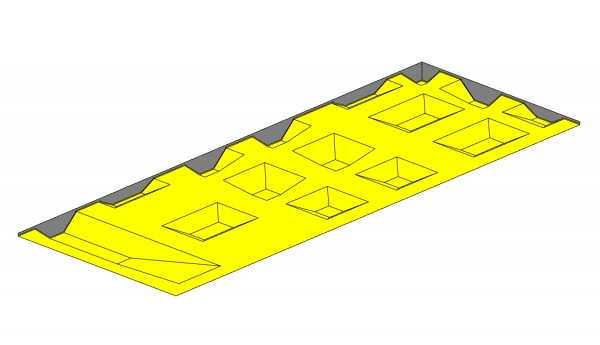

Na základové desce si vytvoříme požadované kopečky- náběhy základové desky. Ty spojíme pomocí join geometry tak, aby byla vždy oříznuta přebytečná hmota patky nikoliv základová deska. Vytvoříme paralelně desky podkladních betonů. Za pomocí Dynama pro Revit vytvoříme algoritmus, který bude respektovat všechny náběhy desky.
